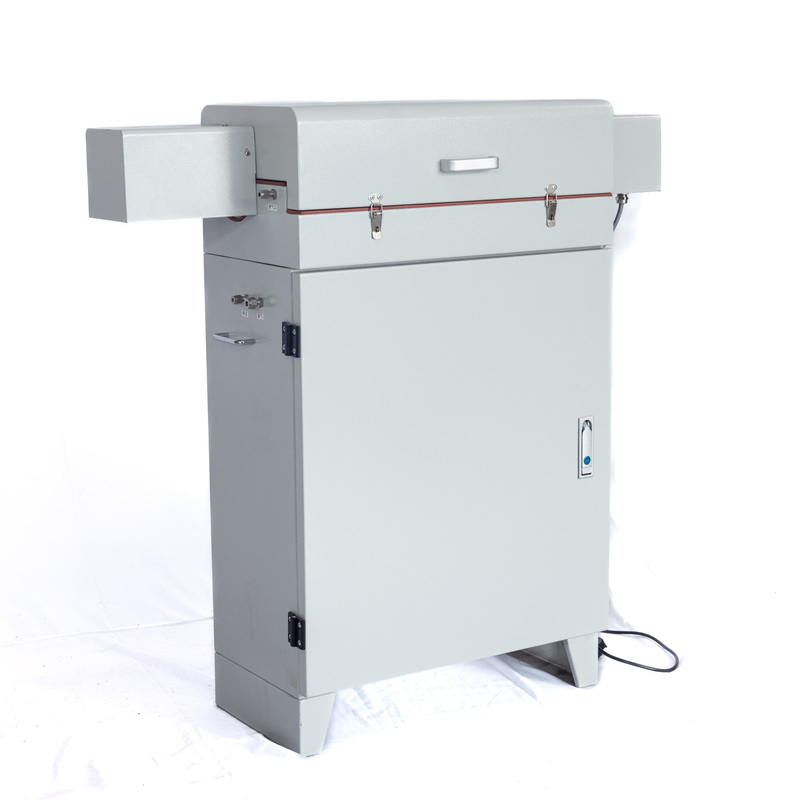

Verbranding van afvalstoffen CEMS System voor continu toezicht op de uitstoot van vloeibare rookgassen HCl CO

Afvalverbranding Cems Rookgas HCl Co Continu Emissiemonitoringsysteem

1. Basisontwerp Principe van WT-400 Analysesysteem
HetWT-400 Ammoniak Analysesysteem is een hogetemperatuur extractief monitoringsysteem, met een laser NH₃ analyzer als de kernanalyse-eenheid. Alle onderdelen die in contact komen met het monstergas zijn verwarmd en geïsoleerd boven 180℃ gedurende het hele proces, wat zorgt voor een nauwkeurige en stabiele NH₃ meting.

2. Bedrijfsomstandigheden en Vereisten

2.1 Algemene Voorwaarden

• Maximaal stofgehalte: < 2000 g/Nm³

• Rookgastemperatuur bij het bemonsteringspunt: ≤ 600℃

• Druk bemonsteringspunt: -15 tot 15 MPa

• Teer- en benzeengehalte: < 10 g/Nm³

• Verzadigde waterdamp aanwezig

2.2 Omgevingscondities

• De temperatuurregelbox is buiten geïnstalleerd, terwijl het instrument binnen is.

• Omgevingstemperatuur: 5–45℃

• Relatieve vochtigheid (RV): 20–85%

• Atmosferische druk: 10–106 kPa (afhankelijk van de lokale omstandigheden)

2.3 Nutsvoorzieningen en Gasvoorzieningsvereisten

• Stroomvoorziening: 220V ±10%, 50Hz ±1Hz, Vermogen: 5 kVA (vrij van sterke elektrische interferentie)

• Systeemgasvoorziening:



  1. Perslucht – vereist om het bemonsteringssysteem te reinigen en verstopping te voorkomen. Moet schoon, droog, olievrij zijn, met een druk van 4–7 kg/cm² om effectieve reiniging te garanderen.

  2. Standaardgas – gebruikt voor voorbewerking, kalibratie en verificatie van het gasanalysesysteem. Zorg ervoor dat de kwaliteit van het standaardgas voldoet aan de systeemvereisten om de meetnauwkeurigheid te garanderen.

  Nr.	Standaard Gassamenstellingen	Standaard Gasconcentratie	Standaard Gasdruk
  1	N2	≥ 99.9999%	0.5 -10 MPa
  2	NH3	80% van het meetbereik	0.5 -10 MPa

3. Kenmerken van WTKF200 Ammoniak Ontsnapping Online Monitoringsysteem:

1. Gestroomlijnde geïntegreerde bemonsteringssonde, met een grote stofopvangcapaciteit en een stof filtratiecapaciteit ≤ 100 g/NM³, geen verstopping.

2. Stof filtratie nauwkeurigheid: ＜0.1 μm

3. Analysenauwkeurigheid: ±1%FS

4. Responstijd: T90 ≤ 30 s

5. Gemiddelde tijd tussen storingen: MTBF＞3 jaar

6. Onderhoudsinterval: ＞1 jaar

7. De hogetemperatuur extractie bemonsteringsmethode wordt toegepast om geen vervorming bij het bemonsteren en nauwkeurige analyse te garanderen.

8. Hogetemperatuur en constante temperatuur bemonsteringsontwerp om de nauwkeurigheid van de NH3-concentratie te garanderen.

9. Het systeem heeft een automatisch reinigingsapparaat om stof te verwijderen en verstopping te voorkomen.

10. Uitgangssignaal: 4-20 mA; controlesignaal alarm NO/NC, 1A/220V.
